آلة المنشار الشريطي الأفقي للصناعة تبدأ بالتثبيت

لا يتم قطع مخزون القضبان الطويلة والأقسام الهيكلية الثقيلة بنفس الطريقة التي تقطع بها قطعة العمل القصيرة منشارًا دائريًا. أ آلة المنشار الأفقي للصناعة تم بناؤه حول هذا الاختلاف - شفرة رفيعة ومستمرة تتحرك عبر مادة يتم تثبيتها أفقيًا وتغذيتها للأمام، بدلاً من قرص دوار ينغمس للأسفل عبر قسم مثبت.

لماذا يحتاج المخزون الطويل إلى هندسة تغذية مختلفة

يقطع المنشار الدائري عن طريق غمر قرص صلب في مادة مثبتة في موضع ثابت، وهو ما يعمل بشكل جيد مع أقسام القضبان والأنابيب الأقصر ولكن يصبح من الصعب إدارته مع زيادة طول المخزون ووزنه. تعمل ماكينة المنشار الشريطي الأفقي المخصصة للصناعة بدلاً من ذلك على خفض حلقة الشفرة المستمرة عبر المواد المدعومة على طولها الكامل، وتوزيع الحمل بشكل مختلف وتقليل الانحراف الذي يمكن أن تحدثه قطعة العمل الطويلة غير المدعومة تحت أسلوب القطع الغاطس. وهذا جزء من سبب كون المناشير الشريطية الأفقية هي الخيار الأكثر شيوعًا للأقسام الهيكلية، ومخزون القضبان الثقيلة، وعمليات الإنتاج ذات الأطوال المختلطة.

يقوم التثبيت والتغذية بمعظم أعمال الدقة

تعتمد دقة القطع على ماكينة المنشار الشريطي الأفقي المخصصة للصناعة بدرجة أقل على الشفرة نفسها وبشكل أكبر على مدى ثبات المادة وتقدمها. تعمل الرذائل الهيدروليكية المقترنة بنظام التغذية الهيدروليكي على منع قطعة العمل من التحرك أثناء القطع، بينما تتحكم أنظمة ضبط الطول الرقمية - التي غالبًا ما تكون قابلة للتعديل بزيادات تصل إلى عُشر المليمتر - في مدى تقدم المادة بين القطع. نظرًا لأن الشفرة تزيل فقط الشق الضيق مقارنة بمظهر أسنان الشفرة الدائرية، تظهر تناقضات التثبيت الصغيرة في طول القطع النهائي بسهولة أكبر مما تظهره في طريقة القطع الخشنة.

سرعة الشفرة وتوجيهها تحت الحمل المستمر

على عكس الشفرة الدائرية التي تشغل المادة لفترة وجيزة في كل دورة، يظل الشريط الموجود على ماكينة المنشار الشريطي الأفقي للصناعة على اتصال مستمر بقطعة العمل طوال مدة القطع، مما يجعل مراقبة سرعة الشفرة وجودة التوجيه أكثر أهمية في عمر الأداة. تساعد أنظمة مراقبة سرعة الشفرة الأوتوماتيكية في الحفاظ على ظروف القطع المناسبة للمادة التي يتم قطعها، بينما تدعم موجهات ومحامل الكربيد الشفرة بشكل جانبي لتقليل التجول أثناء عمليات القطع الطويلة. تسمح سرعة الشفرة المتغيرة، حيثما كانت متوفرة، بضبط نفس الماكينة بشكل مختلف للحصول على سبائك أكثر ليونة مقابل الأدوات الصلبة والفولاذ المقولب بدلاً من تشغيل سرعة ثابتة واحدة عبر جميع أنواع المواد.

صلابة الإطار في ظل المخزون الثقيل أو الواسع

تستخدم الوحدات ذات السعة الأكبر في هذه الفئة عادةً هيكل جسري مزدوج العمود بدلاً من إطار ذراع واحد، مما ينشر حمل القطع عبر دعامتين لتقليل المرونة عند العمل مع مقاطع عرضية أوسع. تتم معالجة أسطح السرير عادةً لمقاومة التآكل، نظرًا لأن التلامس المتكرر من المخزون الثقيل الذي ينزلق إلى موضعه يمكن أن يؤثر تدريجيًا على استواء السطح - ويظهر سطح السرير البالي في النهاية على شكل تربيع قطع غير متناسق حتى عندما تعمل أنظمة الشفرة والتثبيت بشكل صحيح. هذه الصلابة الهيكلية هي في النهاية ما يسمح لآلة المنشار الشريطي الأفقي المخصصة للصناعة بالحفاظ على التسامح عبر التحول الكامل لقطع المقاطع الثقيلة بدلاً من القطع القليلة الموجودة خارج الخط فقط.

حيث يختلف التكوين دون تغيير التخطيط الأساسي

ضمن هذا التصميم العام، يتم تقديم ماكينة المنشار الشريطي الأفقي للصناعة بشكل شائع عبر نطاق شبه أوتوماتيكي إلى نطاق تلقائي بالكامل، مع التحكم في سرعة الشفرة المؤازرة وتسلسل الدورات الآلي المتاح حيث أن حجم الإنتاج يبرر تعقيد التحكم الإضافي. يظل الإطار الأساسي والتثبيت وهندسة التغذية متسقة إلى حد كبير عبر هذه المستويات - ما يتغير هو مقدار دورة القطع التي يتم تشغيلها دون تدخل المشغل بين عمليات القطع.

ما يقارنه المشترون عادةً

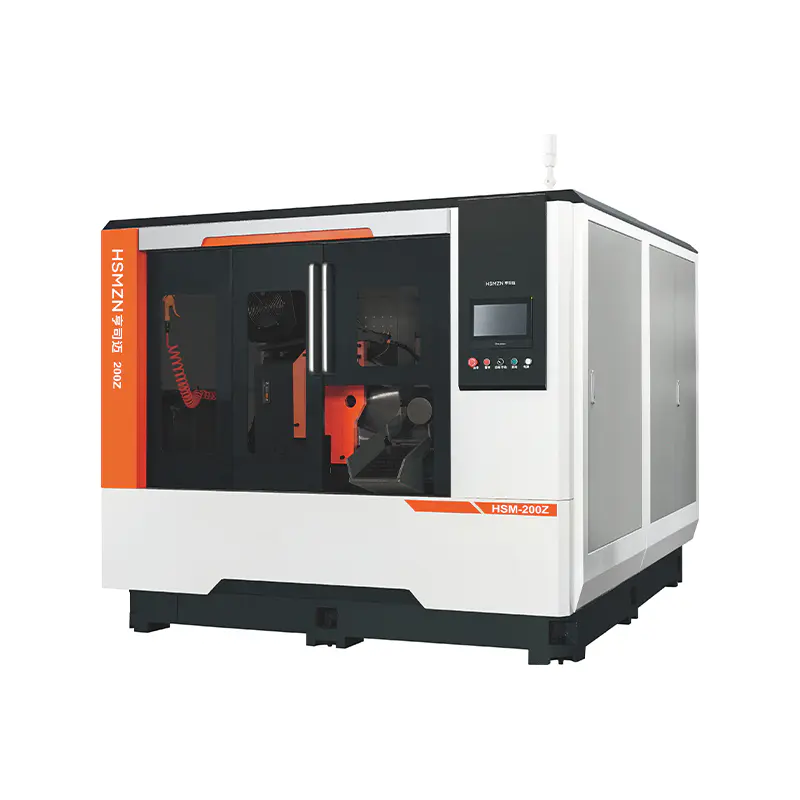

بالنسبة لشركات معالجة المعادن وشركات تكامل المعدات التي توفر هذه الفئة، تتضمن نقاط المقارنة المفيدة عرض القطع والمقطع العرضي للمادة، وزيادة طول التغذية وقابلية التكرار، ونوع نظام التثبيت (ميكانيكي مقابل هيدروليكي)، وما إذا كانت سرعة الشفرة المتغيرة قياسية أو اختيارية لمزيج المواد المقصود. يمكن للمشترين الذين يقومون بإنتاج دفعات مختلطة أيضًا مقارنة مدى سرعة انتقال آلة معينة بين أنواع المواد، نظرًا لأن أ آلة المنشار الأفقي للصناعة الذي يتطلب إعادة ضبط واسعة النطاق بين المهام يمكن أن يعوض مكاسب الدقة التي يوفرها خلال تشغيل واحد. تعمل شركة Zhejiang Hengsimai Intelligent Machinery Co., Ltd.، التي تعمل من مقاطعة Jinyun في مقاطعة Zhejiang، على إنتاج نماذج منشار شريطي أفقي عبر نطاق التكوين هذا كجزء من خط معدات النشر الأوسع الخاص بها.
